Jining Tongzhao Machinery Co., Ltd. adalah salah satu produsen dan pemasok penggerak tiang pancang pagar pembatas roda empat yang paling andal di Cina. Jika Anda pergi ke driver tumpukan pagar pembatas roda empat grosir tahan lama buatan China, selamat datang untuk mendapatkan daftar harga dari pabrik kami. Semua produk yang disesuaikan dengan kualitas tinggi dan harga yang kompetitif.

Deskripsi Produk

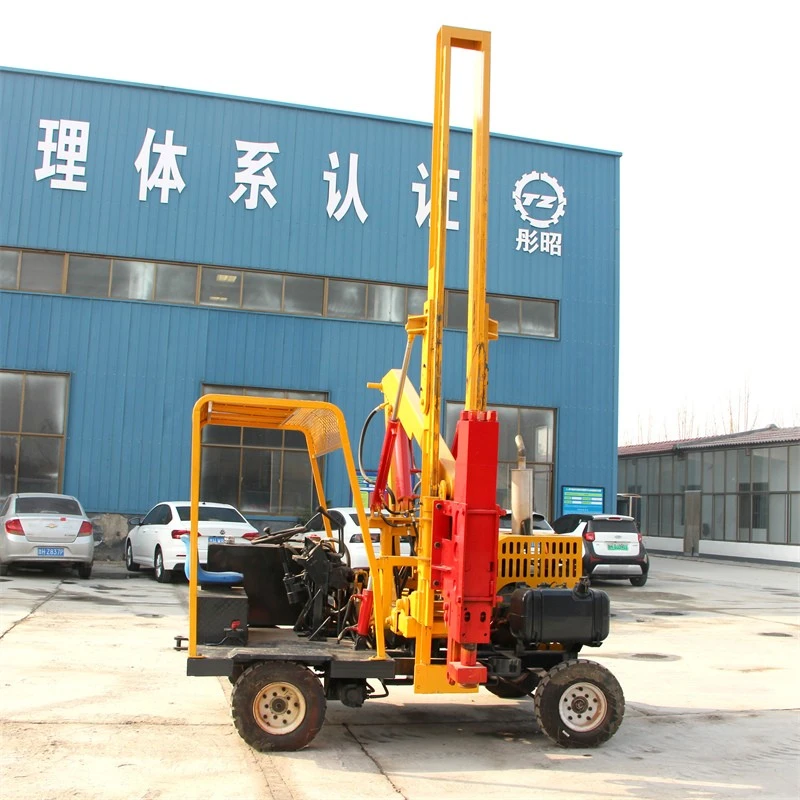

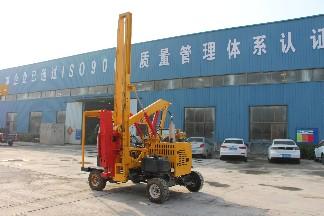

Penggerak tiang pagar pembatas roda empat adalah peralatan konstruksi khusus untuk memasang tiang pancang sekrup dan tiang pancang pipa baja di pembangkit listrik fotovoltaik. Dilengkapi dengan penggerak empat-roda, pengeboran spiral hidraulik, dan integrasi-multifungsi. Dengan torsi yang lebih tinggi, kedalaman pengeboran yang lebih dalam, dan kinerja-offroad yang lebih kuat dibandingkan mesin roda empat kecil-pagar pembatas konvensional, alat ini sangat cocok diterapkan di daerah pegunungan, tanah terlantar, dan proyek fotovoltaik terdistribusi.

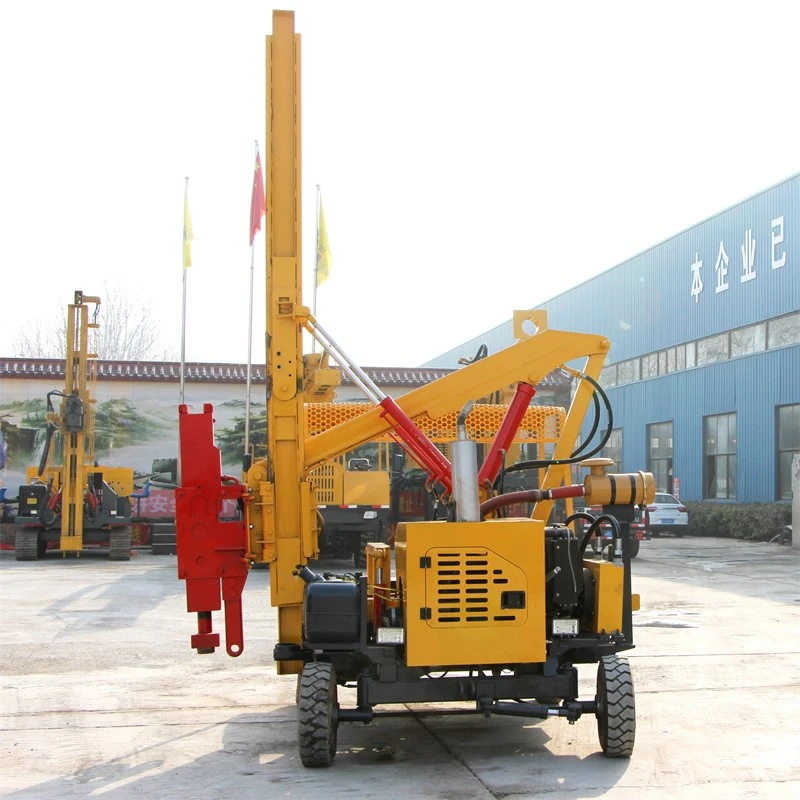

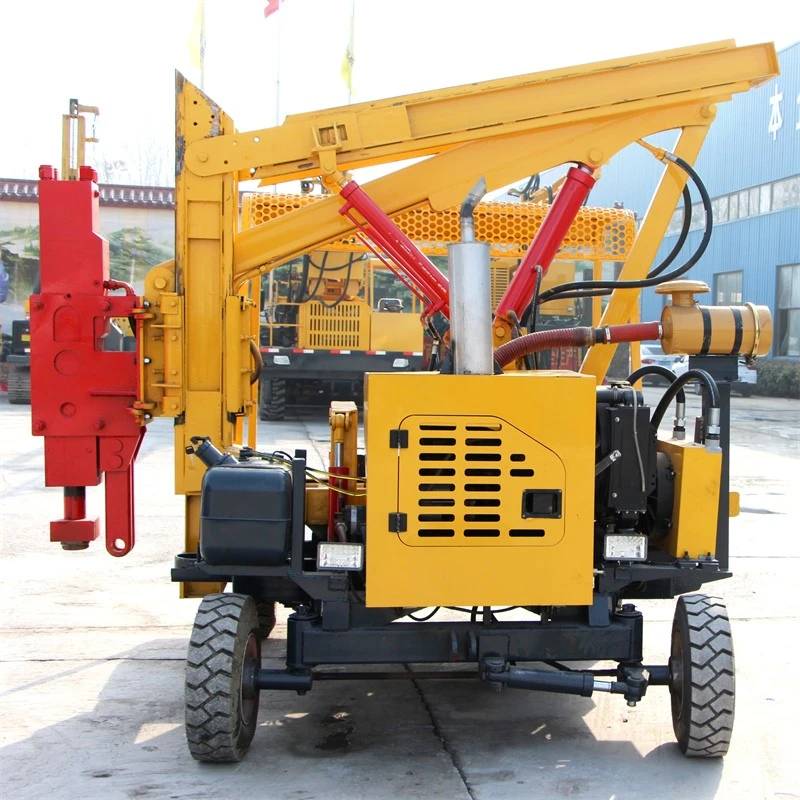

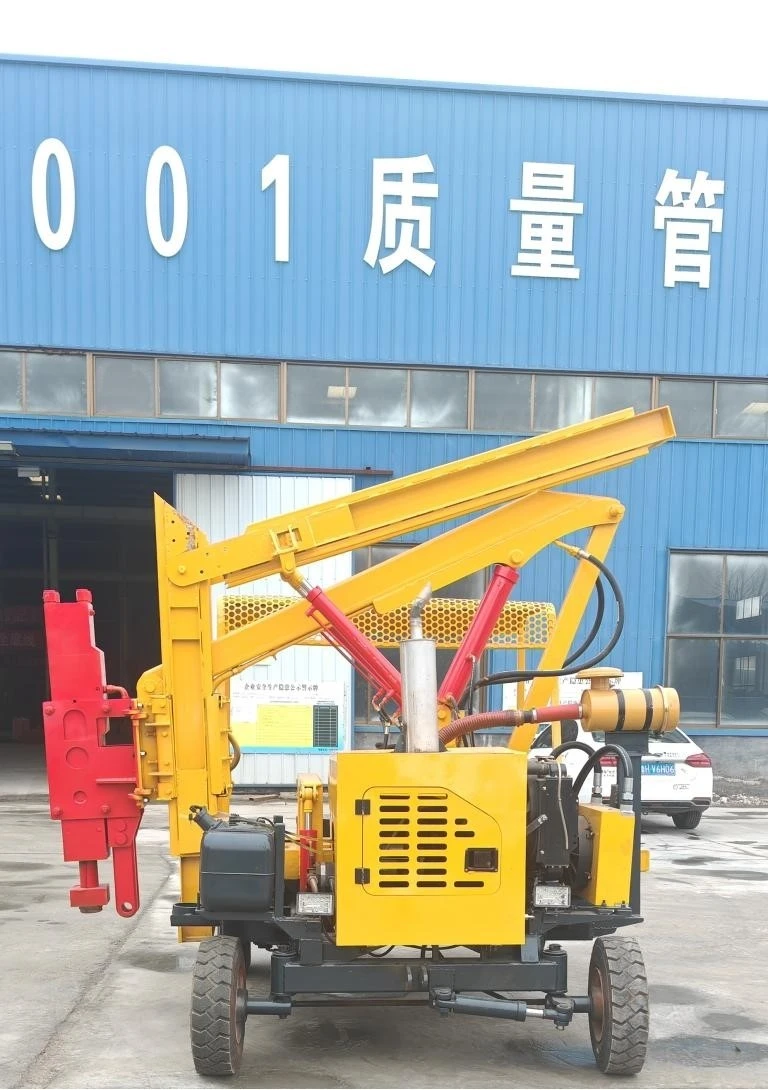

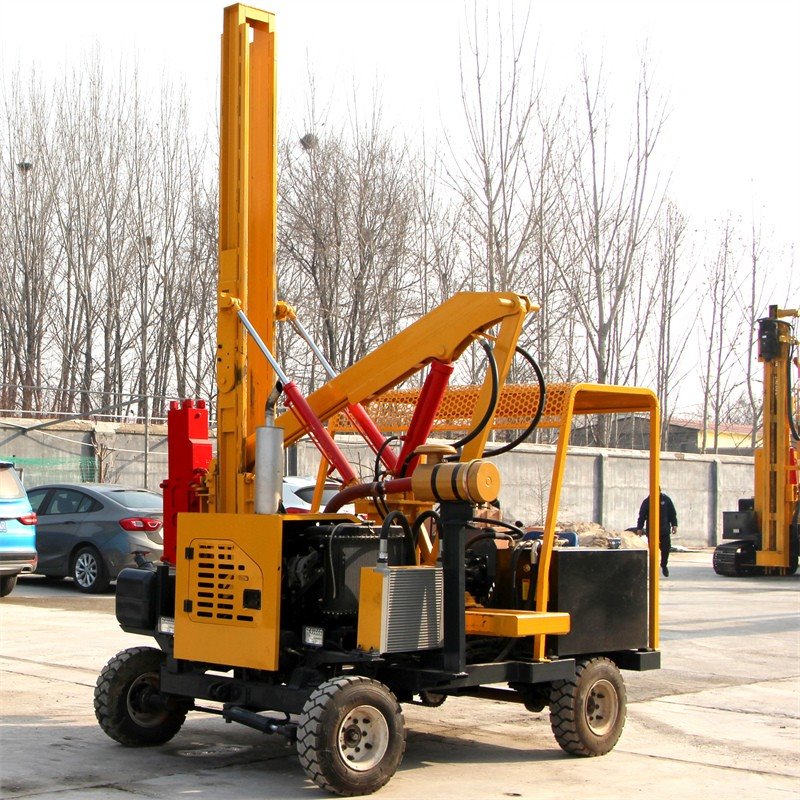

Pengendara tiang pancang-roda empat
Pengemudi tiang pancang: Penggerak dan Ekstraktor Tiang Pagar Pembatas Terintegrasi-Buatan Sendiri-
Model mesin	490(Yuchai)
Kecepatan terukur (r/mnt)	2400
Sistem rem	Penghentian Bahan Bakar-pengereman
Perjalanan hidrolik
Model pompa minyak	Kekuatan tinggi 40/40
Tekanan (pma)	16
Model jalur kereta api	125 I-balok baja
Katup operasi hidrolik	15
Tekanan katup operasi hidrolik (pma)	16
Pipa ini terbuat dari pipa-kawat baja berlapis-lapis bertekanan tinggi.
Sistem Operasi model kepala palu	75/85
Fungsi kepala palu	Tipe mekanis
Anda dapat menghubungi 114 atau 140 untuk pesanan tumpukan bulat dan 130 untuk pesanan tumpukan persegi.
Dimensi keseluruhan (mm)	300023002700
Berat mesin secara keseluruhan	2.8T

Struktur & Klasifikasi Keseluruhan

Hal ini terutama dibagi menjadi dua model utama:

Model roda empat-yang ringkas: untuk lokasi konstruksi kecil dan proyek fotovoltaik di halaman
Loader-tipe model roda empat-: untuk-pembangkit listrik fotovoltaik skala besar

Casis

Model Ringkas: Menggunakan sasis kecil-roda empat atau traktor dengan opsi 2WD/4WD dan bodi sempit (lebar 1,8–2,2m).
Model-jenis pemuat: Dibuat pada kendaraan-roda empat, dilengkapi penggerak 4 roda dan cadik hidraulik, berbadan lebar (lebar 2,2–2,5m) dengan stabilitas operasional yang luar biasa.

Sistem Tenaga

Didukung oleh mesin diesel 4-silinder (490/4102/4105) dengan 50–85 tenaga kuda, dipadukan dengan sistem hidrolik torsi tinggi (16–20MPa).

Satuan Kerja

Bor Spiral: Diameter bor φ150–φ400mm, kedalaman pengeboran 1–3m, digunakan untuk memasang tiang pancang tanah PV dan pra-pengeboran lubang pilot.
Palu Hidraulik (Opsional): Untuk menggerakkan tiang pancang pipa baja dan tiang pagar pembatas.

Spesifikasi Inti

Tiang pancang yang berlaku: tiang pancang sekrup φ76–φ140, tiang pancang pipa baja φ114/φ140, kolom penyangga PV
Kedalaman Tiang/Pengeboran: 1–3m (3m sebagai standar konvensional); pemasangan tercepat untuk tiang pancang sekrup sepanjang 1–3 m

Efisiensi Kerja

Tanah biasa: 1 tumpukan setiap 2–3 menit, 150–300 tumpukan per hari kerja
Tanah keras/batuan lapuk: 1 tumpukan setiap 3–5 menit
Torsi & Gaya Benturan: Torsi spiral 0,8–1,5t·m; kekuatan tumbukan palu hidrolik 2–3t, cocok untuk tanah keras dan lapisan kerikil
Performa Perjalanan & Off-road: Penggerak 4 roda, kecepatan perjalanan 5–20km/jam, sudut pendakian 25–35 derajat, kemampuan lalu lintas yang sangat baik di daerah pegunungan dan gurun
Berat Keseluruhan: 3–5 ton (3 ton untuk model ringkas, 4–5 ton untuk model tipe-loader)
Dimensi Keseluruhan: 4,1–5,1m (L) × 2,0–2,5m (W) × 2,2–2,8m (H)

Fungsi Inti (3-dalam 1 Multiguna)
Pemasangan Tiang Tanah Sekrup PV (Fungsi Inti)
Dilengkapi dengan-power head torsi tinggi untuk mengencangkan tumpukan sekrup dengan cepat; vertikalitas dikontrol dalam 1 derajat, memenuhi standar konstruksi PV nasional.

Penggerak Tiang Pipa Baja & Tiang Pagar Pembatas
Ganti dengan palu hidrolik untuk menggerakkan tiang pancang pipa baja φ114/φ140 dan tiang pagar pembatas jalan raya.

Pengeboran Lubang Percontohan
Pra-bor lubang di tanah keras, batuan lapuk, dan tanah beku untuk pemasangan tiang pancang atau tiang pancang berikutnya, dengan diameter lubang berkisar antara φ150 hingga φ400mm.

Keuntungan Tambahan

Cadik Hidraulik: Menstabilkan alat berat selama pengoperasian untuk memastikan vertikalitas tiang yang tinggi.
Transisi Fleksibel: Desain jalan kaki beroda empat{0}}menghilangkan kebutuhan akan trailer, sehingga memungkinkan pergerakan bebas di dalam lokasi konstruksi.

Keuntungan (vs. Crawler Pile Driver & Mesin Roda Empat-Pagar Pembatas Konvensional)

Kemampuan Offroad yang Unggul-
Penggerak empat-roda dan ground clearance yang tinggi memberikan kinerja yang jauh lebih baik di pegunungan, lereng, dan daerah terlantar dibandingkan peralatan roda-4 kecil biasa.

Torsi Lebih Tinggi
Torsi spiral 2–3 kali lipat dari mesin roda empat-pagar pembatas konvensional, yang disesuaikan secara profesional untuk konstruksi tiang pancang sekrup PV.

Efisiensi Konstruksi Tinggi

Fleksibilitas yang Luas
Kompatibel dengan tiang pancang tanah PV, tiang pipa baja, dan tiang pagar pembatas untuk mewujudkan operasi multi-skenario.

Biaya-efektif
Biaya 30%–50% lebih rendah dibandingkan penggerak tiang pancang PV tipe crawler, dan lebih profesional dibandingkan peralatan tiang pancang pagar pembatas biasa.

Seluruh peralatan	1.1 Dimensi selama konstruksi: Panjang 3000mm x Lebar 2600mm x Tinggi 4350mm 1.2 Tinggi bersih untuk pemancangan tiang pancang: 3000mm 1.3 Jarak sumbu roda sasis: 1640mm x 2150mm 1.4 Total berat mesin: 2900kg 1.5 Jarak bebas ke tanah minimum: 540mm 1.6 Tenaga penggerak maksimum: 42kw 1.7 Model palu hidrolik: SB43 1.8 Diameter batang bor: 75mm 1.9 Berat tumpukan topi: 26kg 1.10 Rentang pergerakan memanjang: 0 - 400mm 1.11 Kecepatan perjalanan: 3 - 5km/jam 1.12 Spesifikasi pipa penggerak tiang pancang: Φ114x4.5/Φ140x4.5/130x130 tiang pancang persegi 1.13 Tenaga mesin: 42kw 1.14 Sistem kemudi: Bantuan hidrolik 1.15 Konfigurasi peralatan ekstraksi tiang: Φ114/Φ140/130 tiang persegi 1.16 Tekanan sistem hidrolik: 18Mpa 1.17 Laju aliran sistem hidrolik: 50mL/r 1.18 Frekuensi tumbukan palu hidrolik: 400 - 800 kali/menit 1.19 Metode ekstraksi tiang: Ekstraksi tiang getaran 1.20 Kekuatan ekstraksi tiang: 96.5KN	Peralatan ini memiliki pergerakan yang mulus, keamanan dan keandalan yang tinggi, serta efisiensi yang sangat baik.
Mekanisme berjalan dan sistem hidrolik	2.1 Torsi maksimum motor berjalan : 1950 Nm 2.2 Kecepatan berjalan: 10 km/jam 2.3 Kecepatan penarik maksimum: 30 km/jam 2.4 Tekanan sistem hidrolik: 18 Mpa \|2.5 Laju aliran sistem hidrolik: 50 L/mnt	Radius beloknya kecil, tenaga penggeraknya tinggi, dan sangat cocok untuk pergerakan berkendara di lereng dengan kemiringan yang besar.
Pengereman dan Suspensi	3.1 Sistem Pengereman: Rem Drum 3.2 Model Ban: 6.50-10	Jarak pengereman pendek, aman dan terpercaya
Sistem konversi	4.1 Kopling: Tipe meshing ujung tipe geser spline internal 4.2 Kecepatan penarik maksimum: 30 km/jam

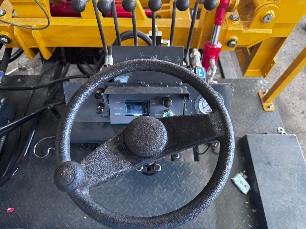

Mekanisme kemudi hidrolik	5.1 Sistem kemudi berbantuan tenaga hidraulik: Beban dinamis 80 Nm Beban statis 300 Nm	Kemudi-berpenggerak hidraulik, ringan dan fleksibel
Palu hidrolik	6.1 Model palu hidrolik: YC360 6.2 Laju aliran kerja maksimum palu hidrolik: 100 L/mnt 6.3 Tekanan kerja palu hidrolik: 16 Mpa6.4 Frekuensi tumbukan palu hidrolik: 400 - 800 kali per menit 6.5 Diameter batang bor palu hidrolik: 85mm 6.6 Laju aliran kerja palu hidrolik: 60 - 100 (L/mnt) 6.7 Tinggi bersih kerja palu hidrolik: 3000mm 6.8 Tutup tiang-multifungsi, cocok untuk tiang pancang persegi berukuran 114/140/130x130	Kekuatan benturan tinggi dan frekuensi tinggi
Mesin diesel	7.1 Model: Yuchai 7.2 Daya: 42kw 7.3 Kecepatan: 2400 putaran per menit 7.4 Jenis mesin: Air vertikal-berpendingin air empat-tak 7.5 Rasio kompresi: 18:0.1 7.6 Berat: 260 kilogram

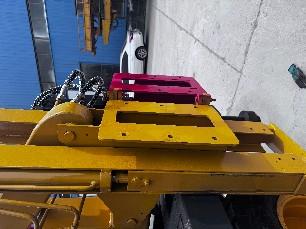

Bingkai panduan geser	8.1 Sudut kemiringan rangka pemandu geser: 18 derajat di kiri / 10 derajat di kanan 8.2 Sudut penyetelan rangka pemandu geser ke arah depan dan belakang: ±10 derajat 8.3 Jarak maksimum dari pusat tutup tiang penggerak ke sisi luar ban samping-yang sama: 900mm, langkah gerakan lateral: 400mm
Mekanisme ekstraksi tumpukan	Metode ekstraksi tumpukan; Ekstraksi tumpukan getaran hidrolik Kekuatan ekstraksi tiang: 96,5 kN Langkah ekstraksi tiang pancang: 350 - 2600 mm Tutup tumpukan{0}}multifungsi	Dilengkapi dengan ekstraktor tumpukan getaran universal khusus, ekstraktor tumpukan ini menggunakan prinsip leverage. Secara otomatis dapat mengunci tumpukan selama proses ekstraksi karena perubahan sudut tumpukan.
